一種簡單而高效的刺激溶液輸送裝置，用于各種膜片鉗和其他電生理學應用。
用于膜片鉗和其他電生理學研究的溶液刺激傳遞
以毫秒為單位的解決方案變化
最小流動湍流
無需通過干預解決方案切換
手動或自動步進控制（數字或模擬）
成本適中，易于維護
機械手和磁性底座單獨訂購

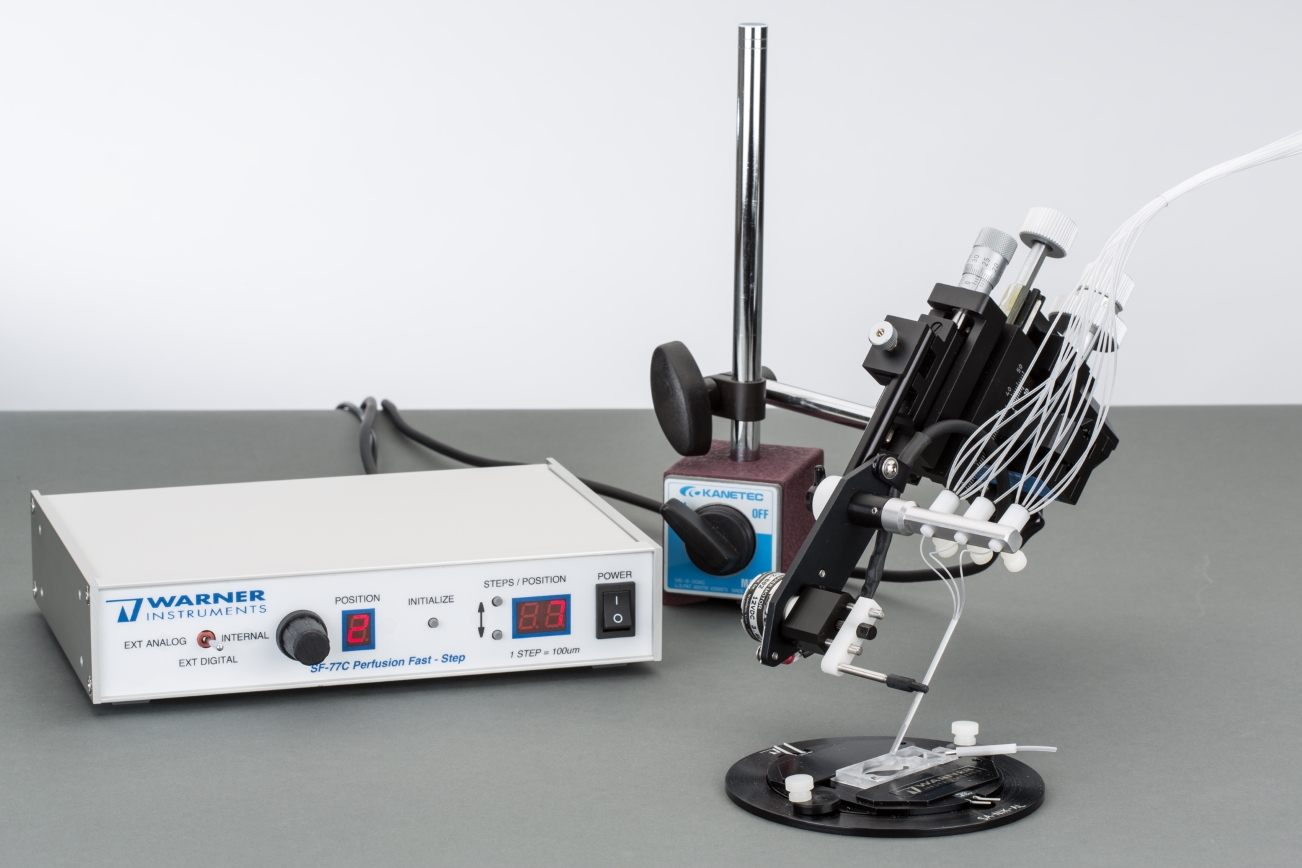

SF-77C 是一種用于膜片鉗和電生理學研究的快速溶液輸送裝置。控制和測試溶液連續流過相鄰的輸送管，步進機構選擇哪個管用于制備。步進器的快速響應和標稱滯后允許非常短的切換時間。對于 700 um 的大步長，通常在 20 毫秒內完成完整的解決方案更改，并且隨著步長的減小，時間會顯著縮短。
多重解決方案研究

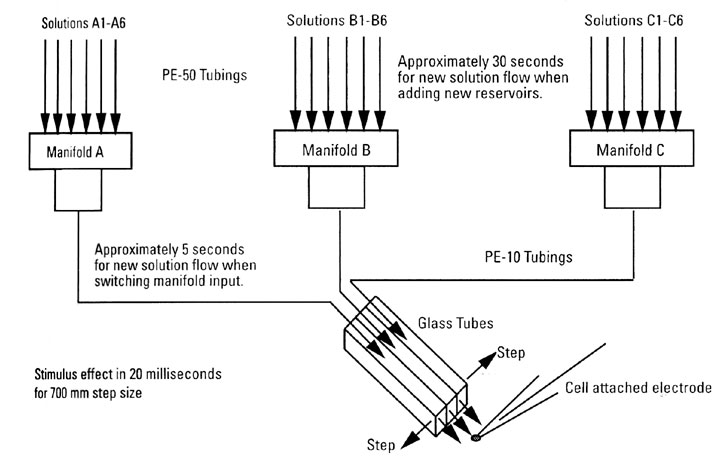

在標準配置中，最多可以將六種不同的解決方案連接到單個輸入歧管，該輸入歧管又連接到三個方形玻璃刺激管之一。在復雜的解決方案中，三管設計優于兩管設計
該設備的一個重要功能是在單個實驗過程中可以使用大量解決方案，而不管設備的緊湊尺寸如何。這創造了在單個實驗中使用多達 15-30 種不同解決方案的能力。
這是通過使多達六種溶液通過歧管進料來實現的，該歧管連接到可以放置電池的三個“管道”中的每一個。這允許任何管道在任何給定時間都有多種溶液中的任何一種流過它。在實驗過程中也可以改變流入任何歧管的溶液，從而可以使用幾乎無限數量的溶液。
將 SF-77C 與VCS-6M或VCS-8M微型閥系統相結合，可以最好地獲得這種能力。這個包可以在VCS-77C網頁上看到。
Bath vs Stepper 解決方案流程
需要注意的是，除了管理從 SF-77C 灌注管流出的溶液外，還需要管理較大腔室內的流量，因?yàn)樗辛魉俣夹枰嗤?/span>
正確配置的系統將有一個標準閥門控制系統（例如 VCS-8P）專門用于控制主浴液流量，以及一個單獨的、較小的閥門控制系統（例如 VCS-6M）專門用于管理溶液流量。 SF-77C 灌注管。
為這兩條路徑配備單獨的閥門控制系統對于正常運行至關重要，因?yàn)閮烧咧g的相對體積和流速存在顯著差異，并且一個控制器無法同時滿足這兩種需求。
手動或外部控制
步進機構可以通過前面板手動控制，也可以從您的數據采集程序外部控制。手動，系統可以在 7 個等間距的步驟中步進到 8 個位置。同樣的 8 個位置也可以通過將模擬信號應用到外部模擬輸入 BNC 或通過將 3 位字傳遞到儀器后面板上的 TTL 輸入來直接選擇。
方形玻璃端口
用于溶液輸送的方形玻璃管顯著降低了混合湍流，使 SF-77C 可用于膜貼片和整個細胞的研究，即使細胞未固定在基板上。
系統多功能性
SF-77C 的設計允許使用各種尺寸的玻璃管進行灌注輸送。

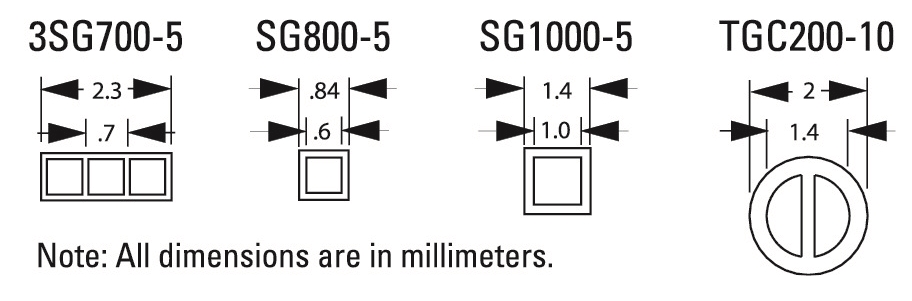

SF-77C：標準系統（0.7 毫米內徑管）標準系統隨附 3SG700-5 單壁 3 桶玻璃管，無需將單個桶粘在一起。槍管之間的間距為 0.7 毫米，相鄰槍管之間的步進速度通常為 20 毫秒。單筒 SG800-5 管（最多 5 個）可與同一個支架一起使用。不包括顯微操作器和磁性底座。
將 SF-77C 與更大的細胞結構（如非洲爪蟾卵母細胞）一起使用時，需要更大的端口。溶液通過內徑為 1.0 毫米的方管 (SG1000-5) 提供，桶到桶的間距為 1.4 毫米。不包括顯微操作器和磁性底座。
SF-77C/5M：帶五個歧管的標準系統SF-77C/5M 與 SF-77C 的系統相同，只是它配備了五個灌注歧管。不包括顯微操作器和磁性底座。
SF-77CST：使用 Theta 管進行快速步進使用 2 桶 Theta 管可以實現非常快速的灌注步進。該技術需要密切關注細節，仔細放置管道和切除的補丁。管子在標準拉拔器上拉動，尖端直徑約為 300 微米，桶間距約為 100 微米。
使用 100 um 步進時，重要的是盡量減少步進電機產生的任何振動。這是通過位于儀表后面板上的控件降低電機電壓來實現的。降低電壓直到振動偽影最小化。可以通過減去平均空跡線來去除任何殘留偽影。 *
易于設置
步進機構結構緊湊、重量輕，并且沒有機械或電氣噪音。該機構通過一根 2 米長的屏蔽電纜連接到控制箱，并配有一個安裝桿，用于連接到機械手。根據實驗，歧管可以支持 2、4 或 6 個輸入。溶液通過 PE-50 管從儲液罐流向歧管，PE-10 管用于將歧管輸出連接到玻璃管。不包括顯微操作器和磁性底座。
